保险丝电阻

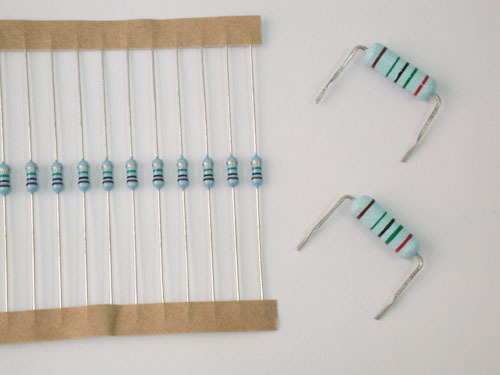

晗翔1/2W1/4W10R保险绕线电阻
产品简介
性能参数 MKK 无感绕线电阻器:属于高性能之低电感量电阻器,适用于低电感量要求之较大功率回路。常用于强电感位区,和电感性能敏感区。 項目 Item 規格值 Performance 試驗方法(依據JI
订购热线:13412824816
产品介绍



4.绕线保险丝性能测试

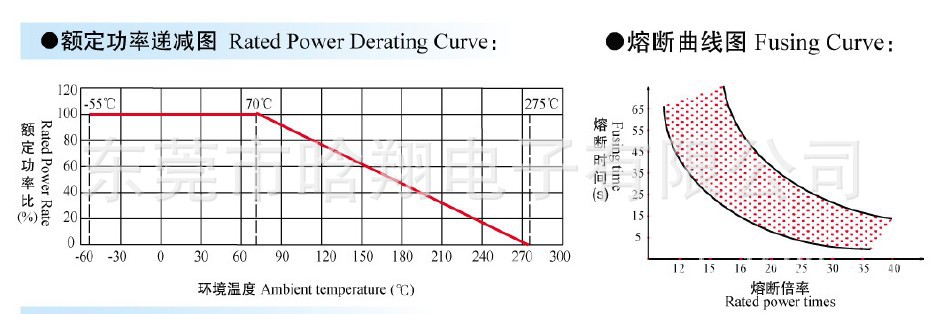

3.绕线保险丝功率递减及熔断曲线图

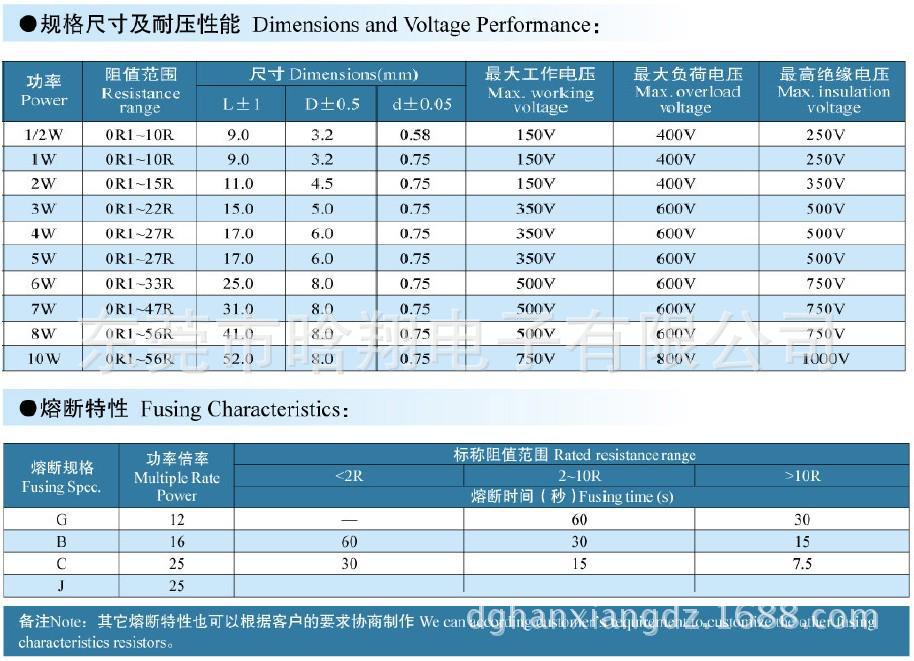

2.绕线保险规格尺寸及耐压性能和熔断特性jpg

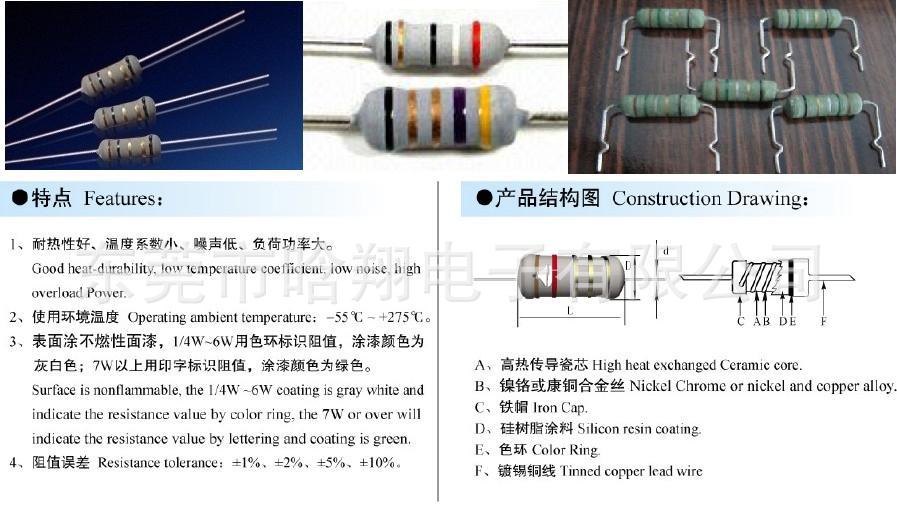

1.金膜保险丝特点及结构








5LGQ5[6G9]1EVFAHGZR8GK5_副本

性能参数

MKK 无感绕线电阻器:属于高性能之低电感量电阻器,适用于低电感量要求之较大功率回路。常用于强电感位区,和电感性能敏感区。

項目

Item

規格值

Performance

試驗方法(依據JIS C 5202)

Test methods (Conform to JIS C 5202)

溫度係數

Temperature coefficient

±300PPM/℃以內。

within±300PPM/℃

5.2項參照  Comply with 5.2







R0:室溫(T0)所測量之電阻值。

R1:室溫+100℃(T1)後所測量之電阻值。

R0: Resistance value at room temp. (T0).

R1: Resistance value at room temp. plus 100℃(T1).

短時間過負荷

Short time overload

±(2%+0.05Ω)以內。

不得有機械的損傷。

within±(2%+0.05Ω)

No evidence of mechanical damage.

5.5項參照  Comply with 5.5



額定電力的10倍, 5秒。

10 times of rated wattage for 5 seconds

絕緣抵抗

Insulation resistance

1,000MΩ以上。

1,000MΩor more

5.6項參照  Comply with 5.6

置於V型槽方法。

施加直流電壓500V 60秒。

V-block method

Resistor shall be tested at DC 500V for 60 seconds.

耐電壓

Dielectric withstanding voltage

無電弧放電、燒損及絕緣破壞等異狀。

No evidence of flashover mechanical damage, arcing or insulation breakdown.

5.7項參照  Comply with 5.7

常壓,置於V型槽方法。

施加個別規定之交流電壓60秒。(見表-1)

Constant pressure, V-block method

Resistor shall be tested at AC potential respectively for 60 seconds.(See table-1)

斷續過負荷

Pulse overload

±(2%+0.05Ω)以內。

within±(2%+0.05Ω)

5.8項參照  Comply with 5.8



額定電壓X 4倍, 10000回(1秒ON, 25秒OFF)。

Rated voltage X 4 times, 10000 cyc.(1s ON, 25s OFF)

端子強度

Terminal strength

端子不得斷裂及鬆弛。

No evidence of mechanical damage.

6.1項參照  Comply with 6.1

引張強度:25N(2.5Kgf),保持10秒。

Tensile strength: 25N(2.5kgf), for 10 seconds.

扭轉強度:360°交互迴轉5回。

Torsional strength: Rotated through 360°, 5 rotations.

項目

Item

規格值

Performance

試驗方法(依據JIS C 5202)

Test methods (Conform to JIS C 5202)

焊錫耐熱性

Resistance to soldering heat

±(2%+0.05Ω)以內。

不得有機械的損傷。

within±(2%+0.05Ω)

No evidence of mechanical damage.

6.4項參照  Comply with 6.4

350±10℃, 3+0.5/-0秒,試驗後放置3小時。

350±10℃, 3+0.5/-0s

After test leave for 3h.

焊錫附著性

Solderability

導線至少95%以上新錫覆蓋。

Covered with new solder by 95% at least.

6.5項參照  Comply with 6.5

焊錫溫度:235±5℃。

浸錫時間:5±0.5秒。

Test temperature of solder: 235±5℃

Dipping time in solder:5±0.5s

耐溶劑性

Resistance to solvent

塗裝及色碼不得脫落。

No deterioration of protective coating and markings.

6.9項參照  Comply with 6.9

放入異丙醇溶劑之超音波機內,保持3分鐘。

Specimens shall be immersed in a bath of isopropyl alcohol completely for 3 minutes with ultrasonic.

溫度循環

Temperature cycle

±(2%+0.05Ω)以內。

不得有機械的損傷。

within±(2%+0.05Ω)

No evidence of mechanical damage.

7.4項參照  Comply with 7.4

低溫側:-55℃/30分,室溫:10~15分鐘

高溫側:+85℃/30分,室溫:10~15分鐘

5回

Low side:-55℃/30min, Room temp.:10 to 15min

High side:85℃/30min, Room temp.:10 to 15min

5 cycles

耐濕負荷壽命

Load life in humidity

±(5%+0.05Ω)以內。

within±(5%+0.05Ω)

7.9項參照  Comply with 7.9

40±2℃,濕度90~95%, 1000小時

定格電壓(90分鐘ON, 30分鐘OFF)

40±2℃, 90 to 95%RH, 1000h

Rated voltage (90 min ON, 30 min OFF)

負荷壽命

Load life

±(5%+0.05Ω)以內。

within±(5%+0.05Ω)

7.10項參照  Comply with 7.10

70±3℃,1000小時

定格電壓(90分鐘ON, 30分鐘OFF)

70±3℃,1000h

Rated voltage (90 min ON, 30 min OFF)

不燃性

Incombustibility

沒有出現火炎。

No evidence of flame.

7.12項參照  Comply with 7.12

16倍額定電力,5分鐘。

16 times of rated wattage for 5 min.









绕线电阻性能,绕线电阻是用镍铬线或锰铜线、康铜线绕在瓷管上制成的,分固定式和可调试两种。
绕线电阻器的特性
1.不燃性绕线涂装电阻器 2.耐高压冲击
3.散热快
4.短时间过负载性能好
5.低杂音
6.阻值经年无变化
7.误差范围:±5%, ±2%, ±1%
8.功率范围:1/2W ~ 10W
绕线电阻器的优缺点


详细说明
保险丝电阻器 额定电力 POWER RATING 最高使用电压 MAXIMUN WORKING VOLTAGE 最高过负荷电压 MAXIMUN OVERLOAD VOLTAGE DIMENSIONS(mm) 阻值范围 RESISTANCE RANGE L D H d±0.02 5% 14W 200V 400V 6.0±0.5 2.3±0.5 28±2.0 0.52 1Ω-1KΩ 12W 250V 300V 9.0±0.5 3.2±0.5 26±2.0 0.60 1Ω-1KΩ 1W 300V 500V 11.0±0.5 4.2±0.5 35±3.0 0.75 1Ω-1KΩ 2W 350V 500V 15.0±1.0 5.0±0.5 33±3.0 0.75 1Ω-1KΩ 3WS 500V 500V 15.0±1.0 5.0±0.5 33±3.0 0.75 1Ω-1KΩ


保险丝电阻

保险丝电阻定义:及电阻器与保险丝在材质及构造上相类似,而保险丝型电阻器兼备二者的功能,平时可当做电阻器使用,一旦电流异常时就发挥其保险丝的作用来保护机器设备。由于有二用的功能故成本随之降低。保险丝电阻可分为:金属皮膜保险丝电阻器、保险丝型绕线电阻器、保险丝型水泥电阻器。功率有:1/4W、1/2W、1W、2W几种,随着功率的增加,产品外观尺寸会不断变大。
保险丝电阻的阻值一般较小,大部分小于1欧姆,往往在电路中起采样电阻的作用,同时在浪涌发生时,或其他产生大电流,需要保护线路时发挥作用,熔断使电路断路产生保护作用。
同时保险丝电阻大部分为贴片式,性能较稳定的贴片保险丝电阻,一般称为捷比信保险丝电阻,捷比信贴片保险丝电阻。产品有快速熔断和缓慢熔断之分。

保险丝作用是,当电路中有过大电流通过时,保险丝发热,自动熔断!
因保险丝串联在电路中,根据焦耳定律 Q=I^2Rt,所以当电阻大时,产生的热量才多! 才会自动熔断保护电路

绕线电阻器的优点:阻值精度极高,工作时噪声小、稳定可靠,温度系数小,能承受高温,在环境温度170℃下仍能正常工作。
绕线电阻器的缺点:体积大、阻值较低,大多在100KΩ以下。另外,由于结构上的原因,其分布电容和电感系数都比较大,不能在高频电路中使用。

8.功率范围:1/4W 1/2W 1W 2W 3W 5W 7W 10W 15W 20W 50W
绕线电阻器的优点:阻值精度极高,工作时噪声小、稳定可靠,温度系数小,能承受高温,在环境温度170℃下仍能正常工作。
应用
绕线电阻器主要用来在低频交流电路中发挥降压、分流、负载、反馈、转能、匹配等作用,或在电源电路中起到吸收器和分压器的作用,也可用作震荡回路和变压器内衰减调整及脉冲形成电路中的分流器。此外,也可用于整流器中滤波级电容器的放电和消火花。同时可广泛应用于家电、医疗设备、汽车行业、铁路、航空、军用设备仪器等领域。
手机充电器为什么要用绕线电阻
线绕电阻数值精确,从理论上说,除非是做充电器输出电压基准外
